（1）溫度變化對水泥水化及混凝土強度的影響

　　混凝土拌合物是由水泥、骨料、拌和用水及外加劑等組成的混合物。在混合物拌制過程中主要發(fā)生的化學變化是水泥的水化反應(yīng)，水泥水化速度與水泥細度有關(guān)，同時也是隨著溫度的變化而變化的，溫度越高，反應(yīng)越快。其間的關(guān)系服從普遍適用于各種物理化學反應(yīng)的通用的Arrhenius定律。

　　根據(jù)許多學者研究，硅酸鹽水泥在常溫下水化時的激活能E值約在30～40kJ/mol變化。設(shè)E＝40kJ/mol，則溫度從20℃上升至40℃時反應(yīng)速率k值將增加185％，溫度上升至60℃時k值將增加624％。反之，如果溫度降低至10℃和℃（273K），則k值將分別減小44.6％和7.03％。簡言之，如果說溫度是按算術(shù)級數(shù)升高的話，那么反應(yīng)速率是在實用的溫度范圍內(nèi)以每升高10℃大約增長70％的速率按幾何級數(shù)增長的，反之亦然。由此可見水化速率要比溫度的變化強烈的多。這給低溫條件下混凝土的強度增長速率提供了研究依據(jù)。

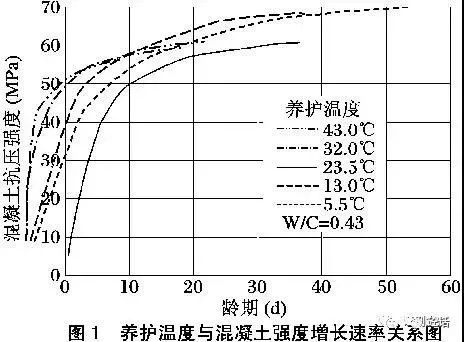

　　在上世紀80年代初，Carino在美國國家標準局做了一項試驗，用水灰比等于0.43的標準試件在指定溫度下澆制、密封和養(yǎng)護，直至指定齡期測定其抗壓強度，不同溫度下的混凝土強度增長如圖1所示。

　　試驗說明，混凝土澆筑后強度的增長速率是隨著養(yǎng)護溫度的增高而加快的，也是隨著齡期的增長而漸減的。溫度對混凝土強度的影響主要是在形成強度的前10d左右的時間，而對混凝土在28天后的強度影響比較小。

　?。?）溫度對混凝土坍落度的影響

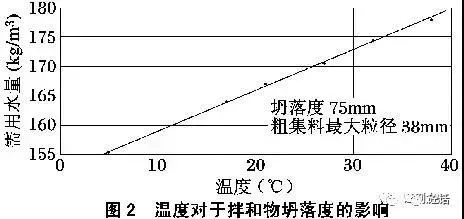

　　混凝土拌和物的和易性施工經(jīng)驗告訴我們，在炎熱天氣下同樣材料制成同等稠度的混凝土拌和物總要比寒冷天氣多用一些水。同樣拌和物的坍落度確實是隨著它的溫度升高而減小的。試驗結(jié)果顯示，為了使一般混凝土拌和物具有相等的坍落度（75mm），拌和物的溫度每升高10℃，每1m3就需要增加約7kg的拌和用水（見圖2）。

　　拌和物的稠度（坍落度）主要取決于固體顆粒間的相互摩擦，除了水對這種內(nèi)摩擦有一定的潤滑作用以外，還與其中所含氣泡有關(guān)，空氣的存在等于增加了水泥漿含量而減少了骨料含量，因此可以較為明顯地削減稠度。

　　氣泡的形成與水的黏滯度有關(guān)，而水的黏滯度是隨著溫度的升高而減小的。因此，在較高溫度下為使拌和物獲得同樣稠度通常需要較常溫多用一些水，以增加氣泡含量，從而增加拌合物的流動性。同樣，在低溫條件下拌和混凝土時要相應(yīng)減少拌和用水，以防止用水過多產(chǎn)生泌水或坍落度過大的現(xiàn)象。

　?。?）低溫下的混凝土強度研究

　　在混凝土澆筑后尚未硬化前，低溫下內(nèi)部水在結(jié)冰時體積會發(fā)生9％左右的增長，同時產(chǎn)生約2500kg/cm2的冰脹應(yīng)力。這個應(yīng)力值常常大于水泥石內(nèi)部形成的初期強度值，使混凝土受到不同程度的破壞（即早期受凍破壞）而降低強度。此外，當水變成冰后，還會在骨料和鋼筋表面上產(chǎn)生顆粒較大的結(jié)晶，減弱水泥漿與骨料和鋼筋的黏結(jié)力，從而影響混凝土的抗壓強度。當冰凌融化后，又會在混凝土內(nèi)部形成各種各樣的空隙，而降低混凝土的密實性及耐久性。由此可見，在冬季混凝土施工中，水的形態(tài)變化是影響混凝土強度增長的關(guān)鍵。

　　國內(nèi)外許多學者對水在混凝土中的形態(tài)進行大量的試驗研究結(jié)果表明，新澆混凝土在凍結(jié)前有一段預(yù)養(yǎng)期，可以增加其內(nèi)部液相，減少固相，加速水泥的水化作用。試驗研究還表明，混凝土受凍前預(yù)養(yǎng)期愈長，強度損失愈小?；炷粱瘍龊螅刺幵谡囟葪l件下）繼續(xù)養(yǎng)護，其強度還會增長，不過增長的幅度大小不一。對于預(yù)養(yǎng)期長，獲得初期強度較高（如達到R28的35%）的混凝土受凍后，后期強度幾乎沒有損失。而對于安全預(yù)養(yǎng)期短，獲得初期強度比較低的混凝土受凍后，后期強度都有不同程度的損失。由此可見，混凝土凍結(jié)前，要使其在正常溫度下有一段預(yù)養(yǎng)期，以加速水泥的水化作用，從而避免產(chǎn)生混凝土早期凍害。隨著混凝土齡期增加，混凝土抗凍性能也得到提高。因水泥不斷水化，可凍結(jié)水量減少，水中溶解鹽濃度隨水化深入而濃度增加，冰點也隨齡期而降低，抵抗凍融破壞的能力也隨之增強。所以延長凍結(jié)前的養(yǎng)護時間可以提高混凝土的抗凍性。使混凝土獲得不遭受凍害的較低強度，一般稱臨界強度，我國規(guī)定臨界強度為不低于設(shè)計標號的30%，即不得低于35kg/cm2。

免責聲明：本站部分圖片和文字來源于網(wǎng)絡(luò)收集整理，僅供學習交流，版權(quán)歸原作者所有，并不代表我站觀點。本站將不承擔任何法律責任，如果有侵犯到您的權(quán)利，請及時聯(lián)系我們刪除。
