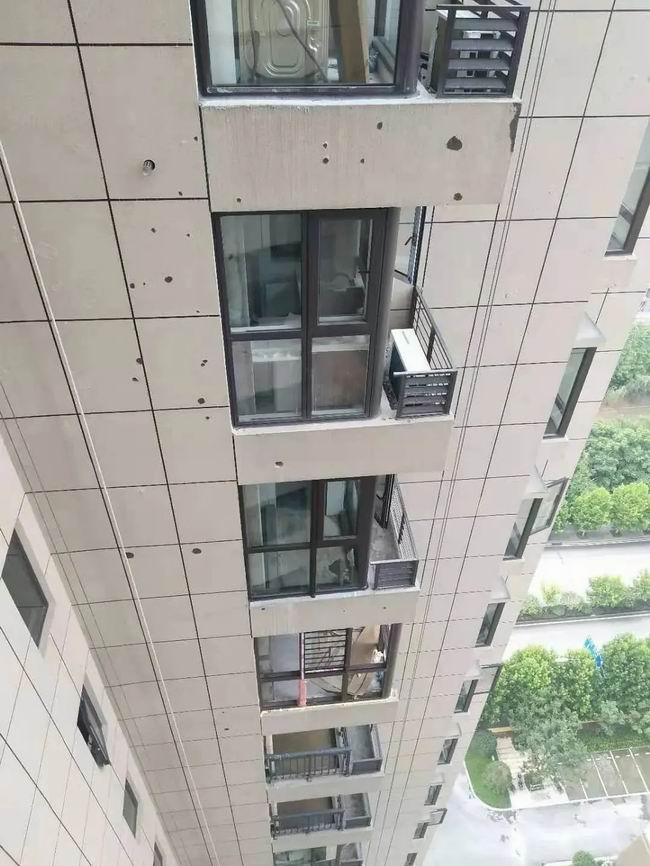

近日，由中鐵房地產(chǎn)集團(tuán)長沙置業(yè)有限公司岳麓分公司建設(shè)的長沙梅溪青秀三期小區(qū)出現(xiàn)“千眼墻”引發(fā)熱烈關(guān)注。經(jīng)過檢測，該樓16層及以上混凝土骨料內(nèi)含有作坊加工破碎的鋼渣廢棄顆粒，嚴(yán)重影響房屋的結(jié)構(gòu)強(qiáng)度。

　　鋼渣是什么？鋼渣到底能不能作為混凝土的骨料？

　　其實，鋼渣是煉鋼過程中排放的工業(yè)廢渣。當(dāng)前，我國是產(chǎn)鋼大國，但對于鋼渣的回收利用一直處于較低水平，綜合利用率僅在10%左右，相較于美德98%的有效利用率，仍有較大的追趕空間。

　　2020年9月，《中華人民共和國固體廢物污染環(huán)境防治法》正式施行。其中規(guī)定：固體廢物污染環(huán)境防治堅持減量化、資源化和無害化的原則。任何單位和個人都應(yīng)當(dāng)采取措施，減少固體廢物的產(chǎn)生量，促進(jìn)固體廢物的綜合利用，降低固體廢物的危害性。

　　在綠色發(fā)展的趨勢下，鋼渣在某種程度上是一種放錯地方的資源。將鋼渣用作摻和料或骨料應(yīng)用在混凝土中，既能減少工業(yè)廢渣對土地的占用和環(huán)境的污染，降低混凝土的材料成本，又符合固廢危廢減量化、資源化、無害化的政策引領(lǐng)。

　　加之，近幾年基礎(chǔ)設(shè)施和城市化建設(shè)，對混凝土的需求日益增多，經(jīng)過多年大規(guī)模開采，天然砂石資源逐漸減少。“砂石熱”正在逐步走向高 潮。由于有著和天然砂石類似的強(qiáng)度，并存在一定的水硬膠凝性，且使用成本較低，鋼渣成為施工方青睞之選，頻頻應(yīng)用于建筑工程中。

　　盡管政策利好，市場前景廣闊，但目前，鋼渣作為混凝土骨料使用仍存在不少問題。由于鋼渣易磨性差、活性組分的活性低、非活性組分的含量大、影響安定性的游離CaO和游離MgO含量較高，工程中使用鋼渣作為骨料會導(dǎo)致鋼渣骨料周圍混凝土的剝落與開裂，且開裂時間與程度具有很大的不確定性，難以預(yù)測。

　　清華大學(xué)土木工程系王強(qiáng)教授指出，將鋼渣用作混凝土骨料要非常慎重，至少要完成以下步驟，以確定鋼渣是否可用和較大摻量。

　?。?）將鋼渣磨細(xì)成為鋼渣粉，鋼渣粉的安定性檢測合格（參照《鋼鐵渣粉》標(biāo)準(zhǔn)）；如果鋼渣粉的安定性不合格，那么鋼渣骨料不可用。

　　（2）隨機(jī)選取至少100顆鋼渣骨料進(jìn)行壓蒸試驗（216℃、2MPa，至少6h），壓蒸后出現(xiàn)明顯開裂或破損的鋼渣顆粒比例小于5%。

　　（3）蒸養(yǎng)和壓蒸試驗：如果有多個樣本，可以先進(jìn)行蒸養(yǎng)試驗，如果蒸養(yǎng)試驗的結(jié)果不合格，那么沒必要再進(jìn)行壓蒸試驗；如果樣本很少，可直接進(jìn)行壓蒸試驗。用鋼渣骨料制備混凝土，養(yǎng)護(hù)至28d后進(jìn)行蒸養(yǎng)試驗（蒸養(yǎng)溫度不低于80℃，蒸養(yǎng)時間不少于7d），蒸養(yǎng)后的混凝土無肉眼可見損傷。將通過蒸養(yǎng)試驗的混凝土進(jìn)行壓蒸試驗（216℃、2MPa，至少6h），壓蒸后的混凝土無肉眼可見損傷，且強(qiáng)度降低幅度不超過10%。

　　同樣，針對鋼渣骨料引發(fā)的工程問題，東南大學(xué)材料學(xué)院教授張亞梅教授在“建筑垃圾資源化技術(shù)發(fā)展論壇”上呼吁業(yè)界以科學(xué)研究的結(jié)果指導(dǎo)固廢在混凝土中的應(yīng)用；施工單位要加強(qiáng)對原材料性能的檢測，絕不貿(mào)然將不明來源、性能未知的固廢應(yīng)用于混凝土中。

　　在此背景下，鋼渣等固廢減量化、資源化、無害化的發(fā)展需要相關(guān)研究、技術(shù)的加持，以及科研機(jī)構(gòu)、施工單位以及政府部門的共同努力。

免責(zé)聲明：本站部分圖片和文字來源于網(wǎng)絡(luò)收集整理，僅供學(xué)習(xí)交流，版權(quán)歸原作者所有，并不代表我站觀點。本站將不承擔(dān)任何法律責(zé)任，如果有侵犯到您的權(quán)利，請及時聯(lián)系我們刪除。
